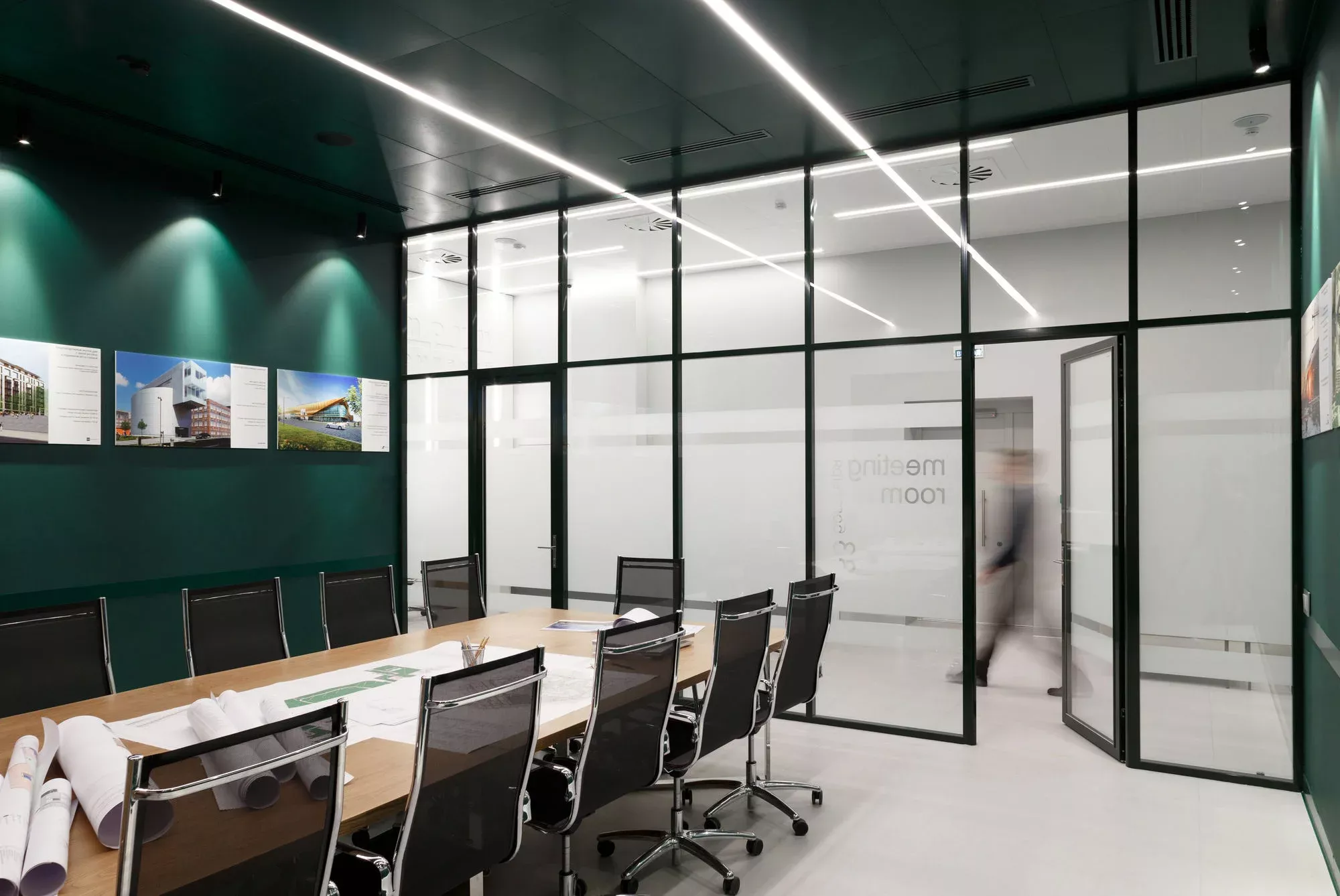

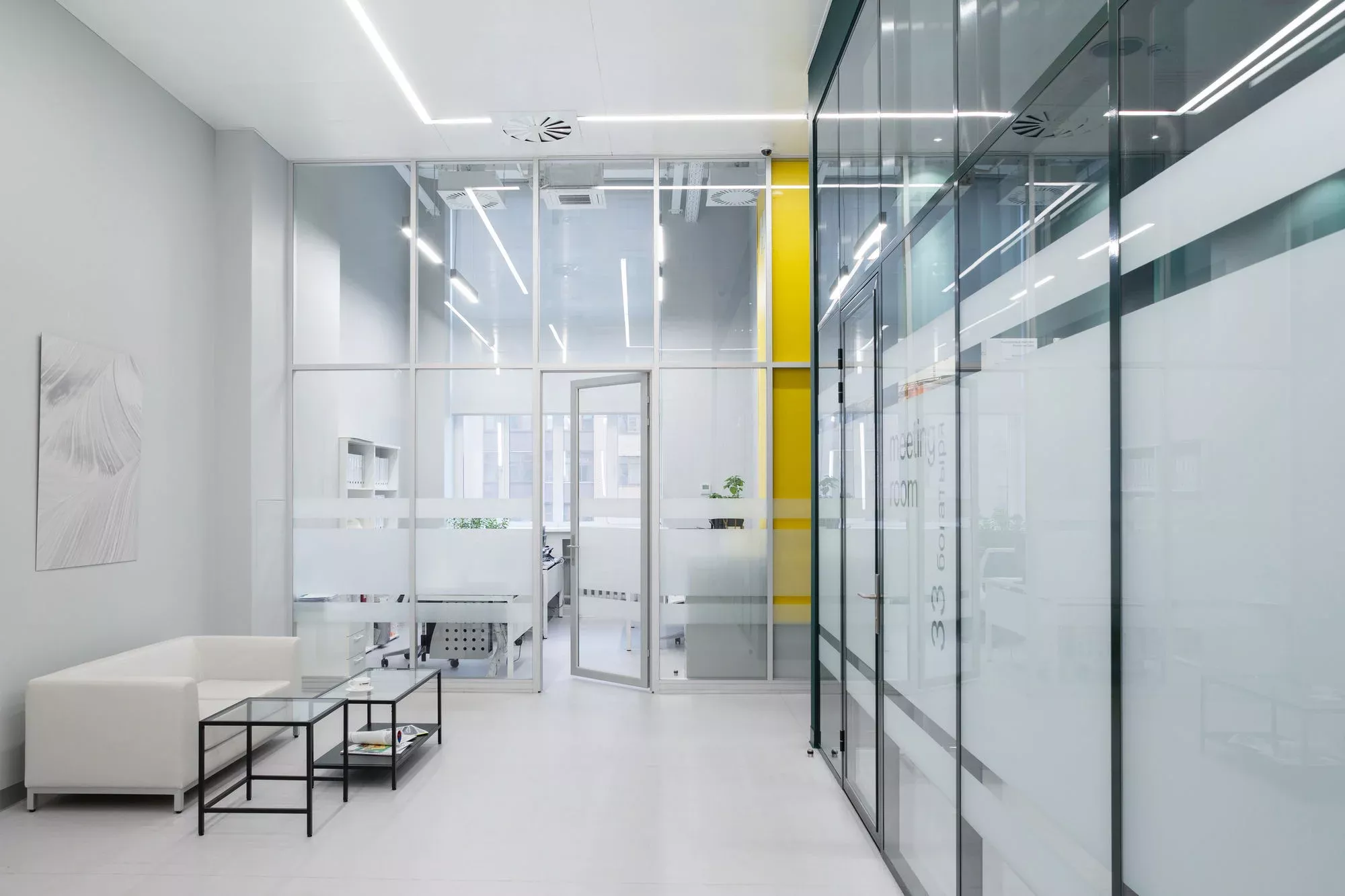

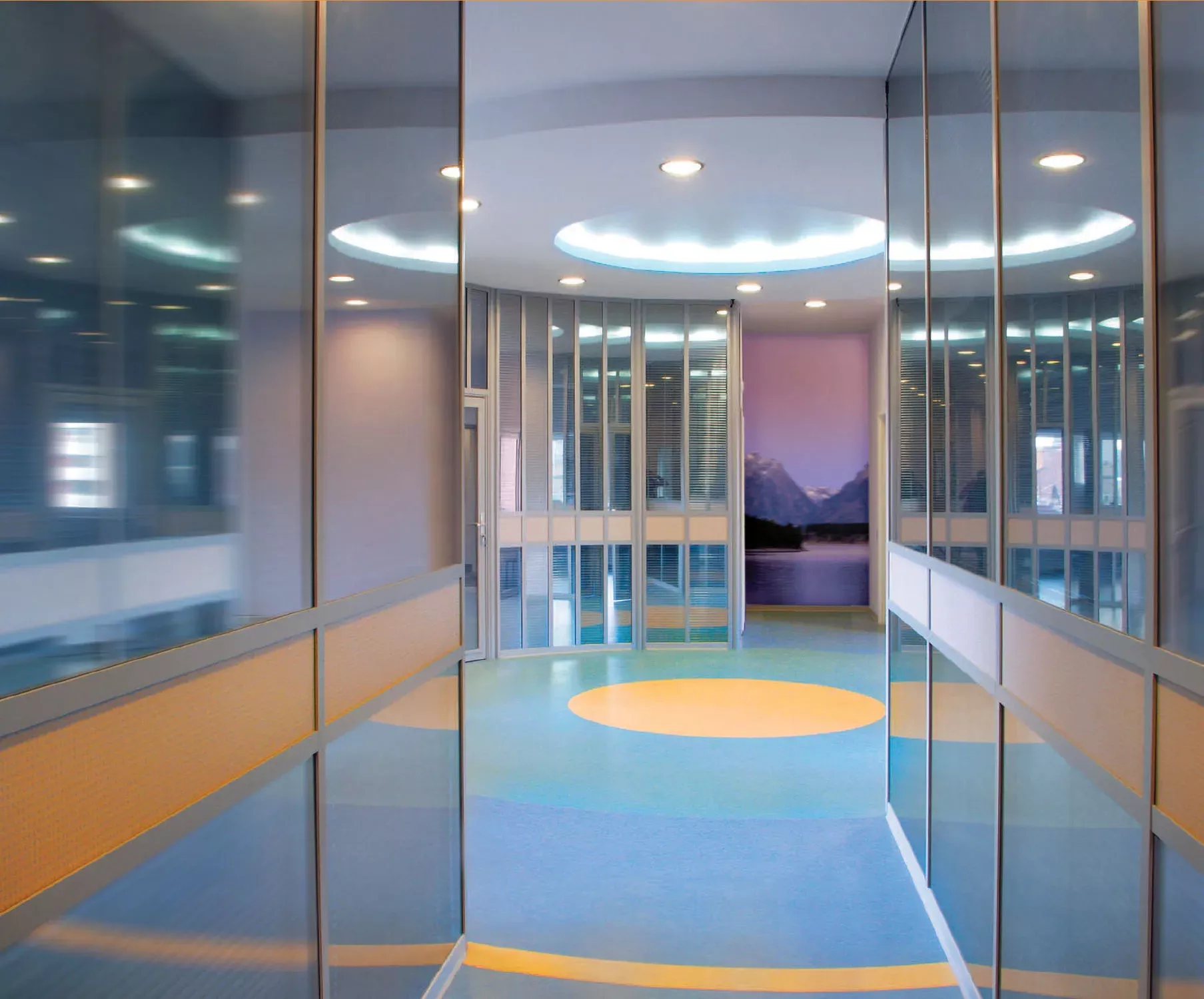

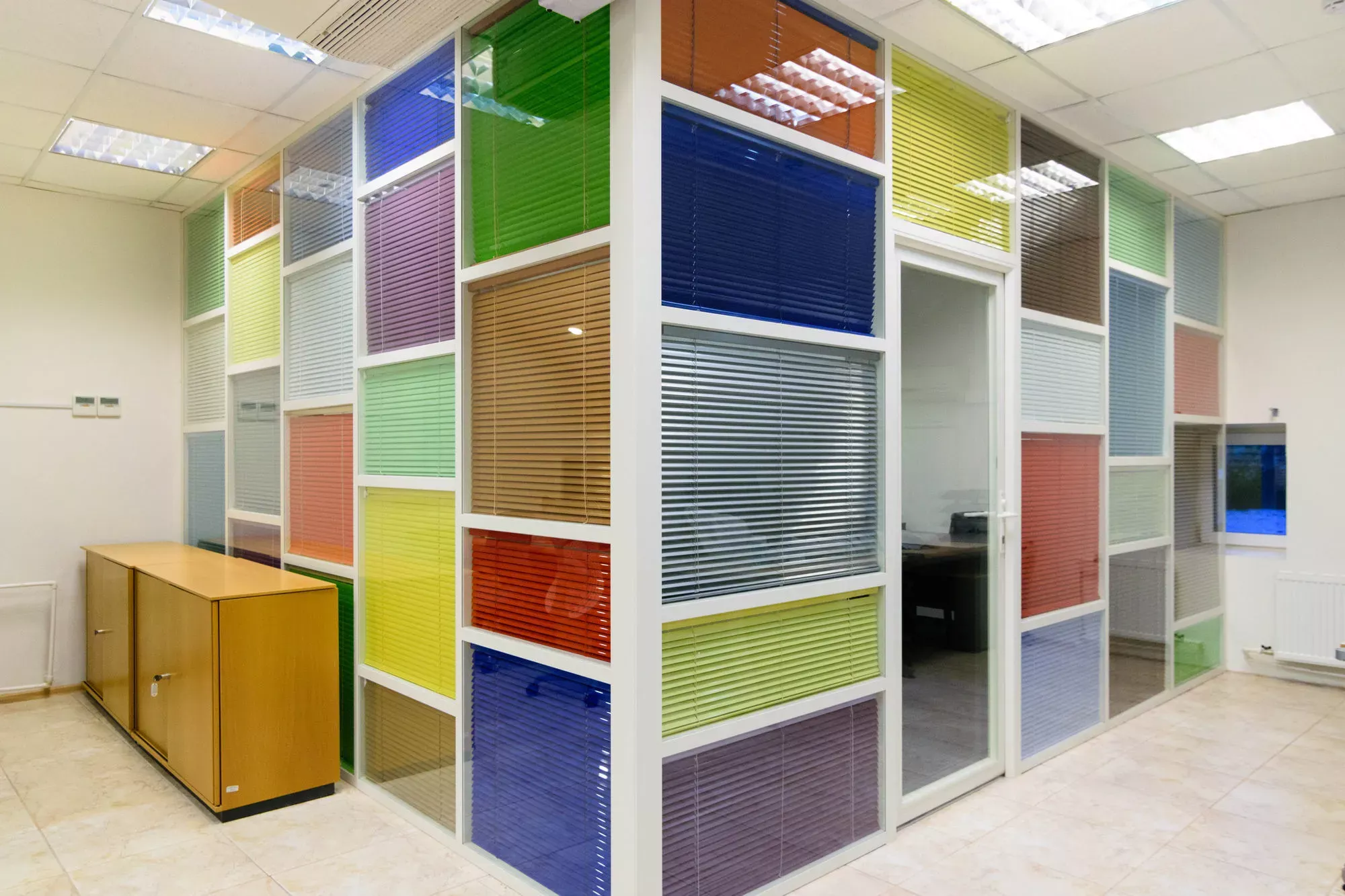

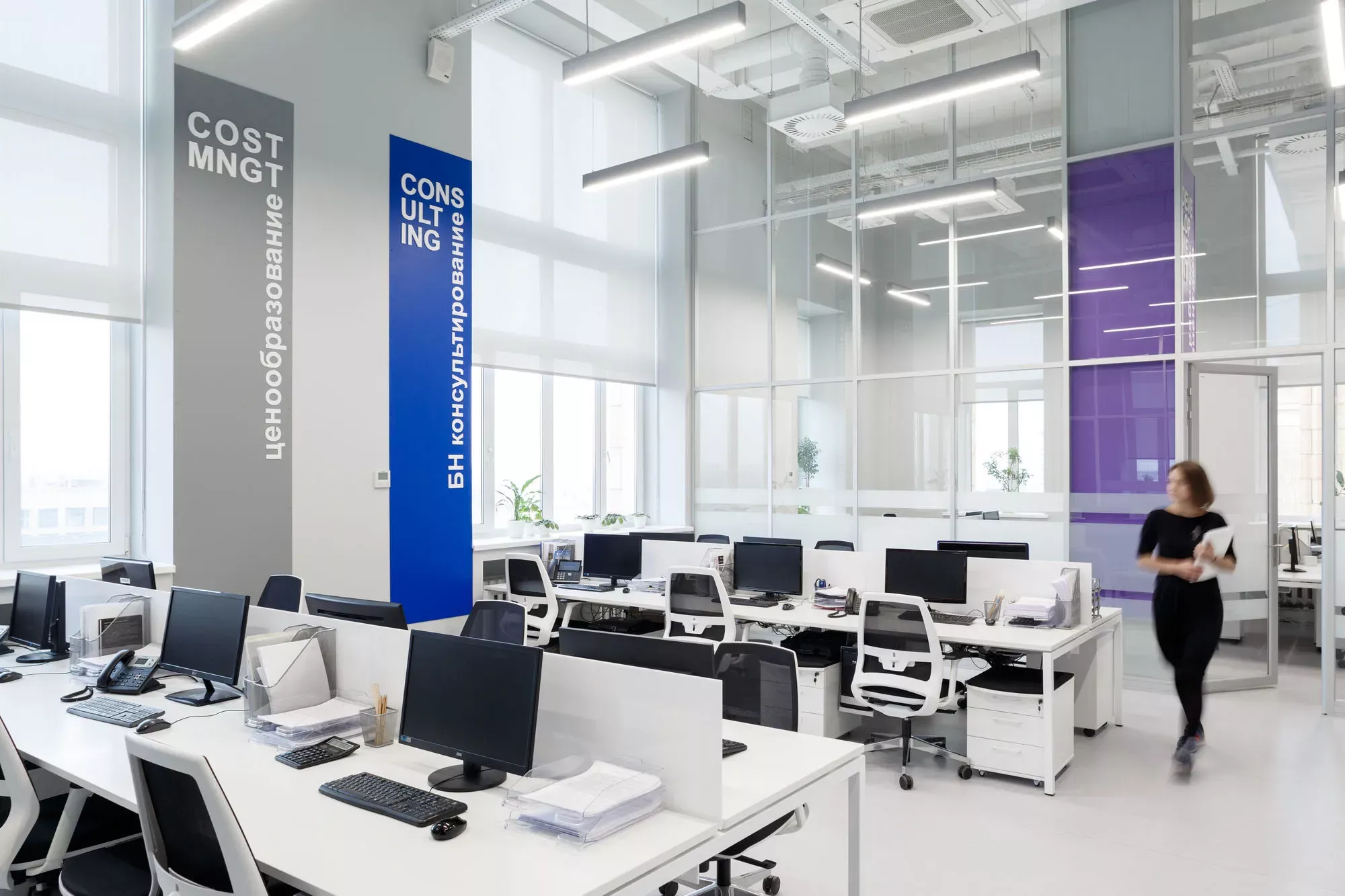

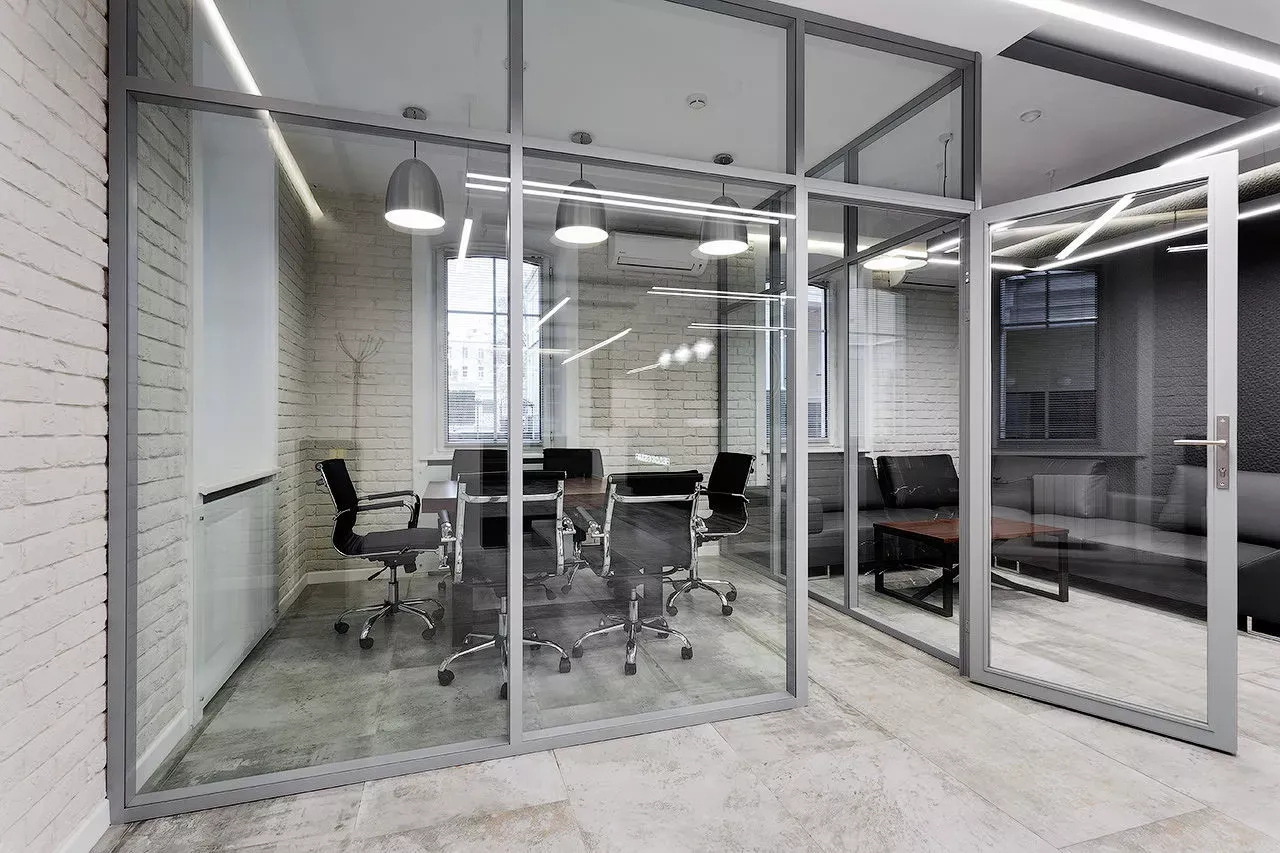

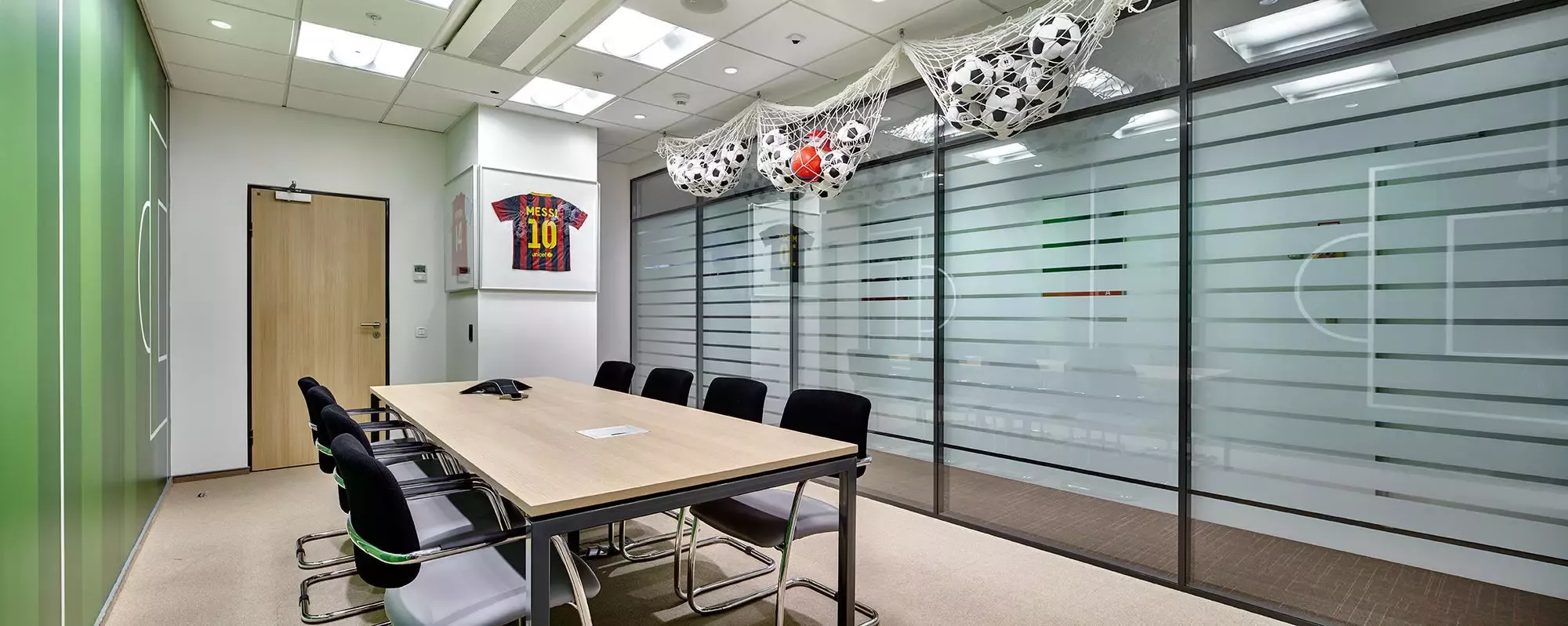

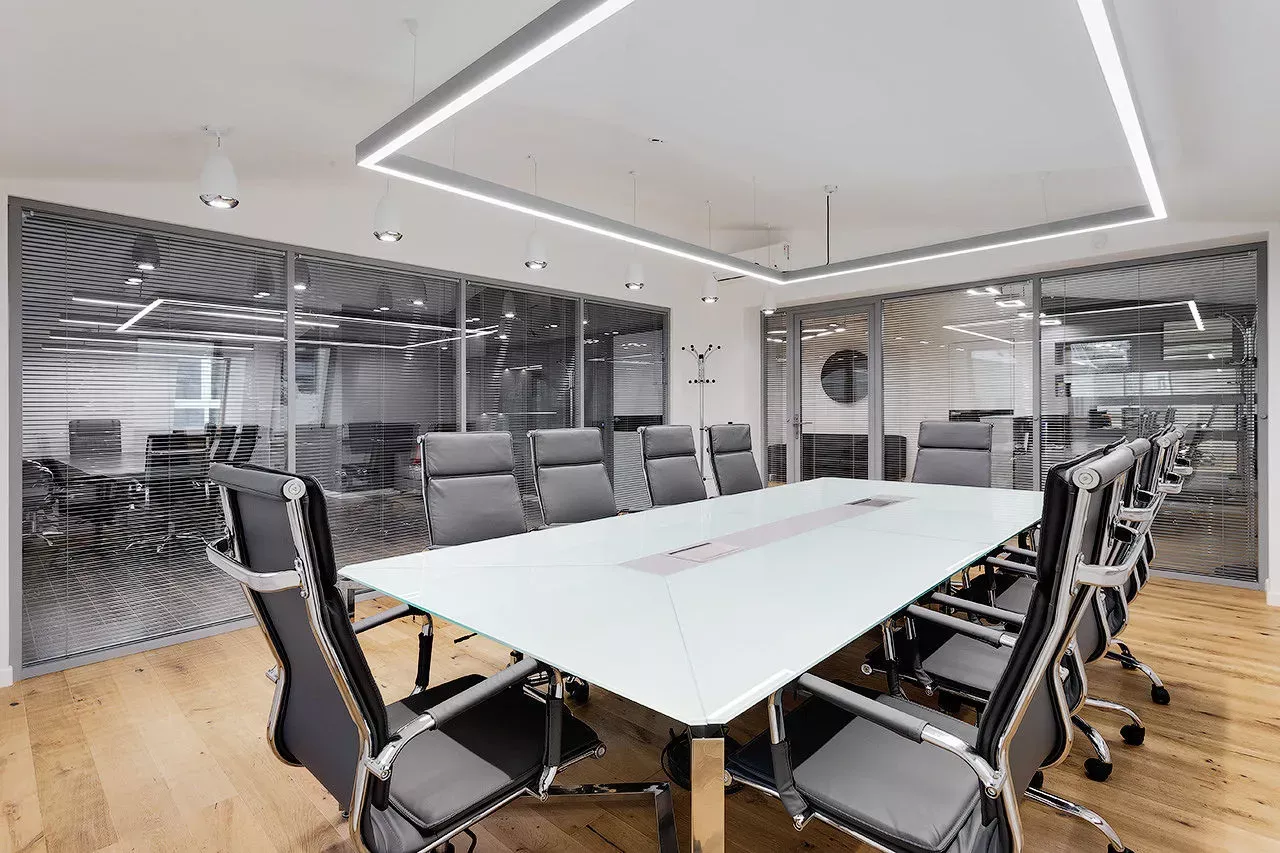

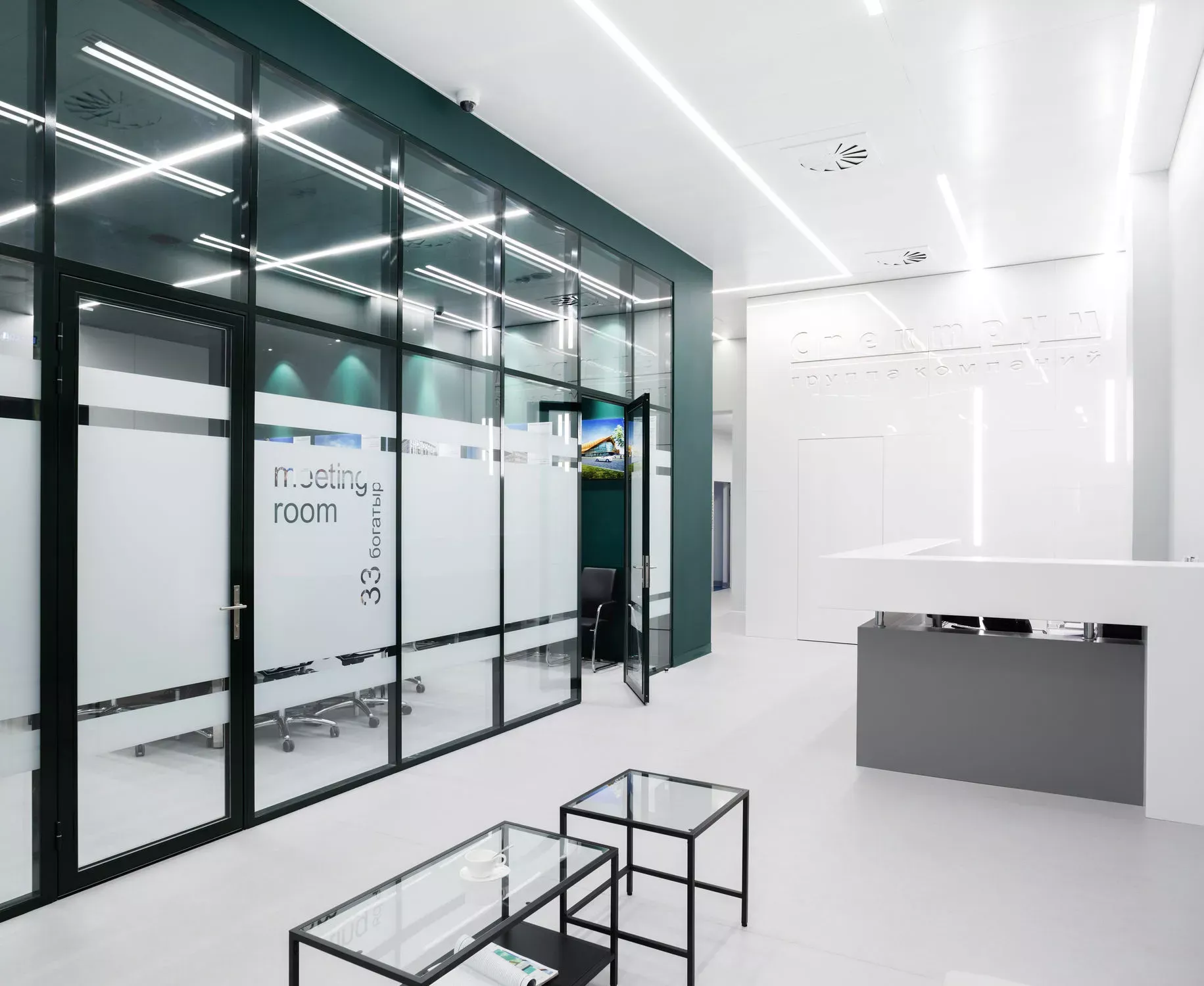

Алюминиевые перегородки с остеклением NAYADA-Standart
Классическая офисная перегородка на алюминиевом профиле системы NAYADA-Standart идеально решает планировочные задачи любой сложности. Декоративные элементы из алюминия придают ей высокие эстетические свойства, а разнообразие вариантов заполнения секций делает дизайн-возможности этой системы безграничными.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Reception, переговорные, кабинеты для руководителей компаний, рабочие зоны, коридорные зоны, холлы, торговые центры и др.
NAYADA-Standart – это классика, стандарт отрасли. Именно с них началось производство офисных перегородок в России, и до сих пор эта модель остается флагманским продуктом. Стеклянное заполнение хорошо пропускает свет, создает ощущение свободы пространства, делает интерьер динамичным и стильным. Секции плотно примыкают друг к другу, что вкупе с уплотнителем обеспечивает звукоизоляцию до 40 дБ — в кабинетах можно спокойно работать и вести переговоры.
Технические характеристики
Толщина перегородки | 76/83 мм | |
Максимальная высота | 6 м | |
Толщина стекла | 5/6/8/10 мм | |
Звукоизоляция | До 36–40 дБ |
Конструктивные особенности
Системы NAYADA-Standart — это офисные перегородки из алюминиевого профиля и стекла. По заказу возможно глухое заполнение из гипсокартонных панелей, ламинированных ДСП или МДФ-плит.
Основные несущие элементы — широкие и узкие (NAYADA-Standart Lite) стойки, которые крепятся к полу, потолку и стенам. Металлический профиль имеет длину до 6200 мм, что позволяет делать конструкции высотой до 6 м. Металл гармонично смотрится в любом интерьере, так как профильные элементы окрашиваются в цвета RAL, оформляются под дерево или камень.
Системы NAYADA-Standart подходят для устройства глухих и проходных стен — в любом месте можно установить данные перегородки с дверью. На ваш выбор распашные, раздвижные, маятниковые (открываются в обе стороны) створки.
В профилях секций и дверных рам заложен волокнистый изолирующий материал Isover, который хорошо сохраняет тепло и препятствует распространению звуков. Каналы для проводки и коммуникационных линий встраиваются в верхнюю или нижнюю часть обвязки. Все материалы конструкции огнестойкие. В помещениях с повышенными требованиями к пожарной безопасности рекомендуем использовать специальное противопожарное остекление.
Алюминиевые перегородки со стеклом
В системах NAYADA-Standart используется прочное остекление толщиной от 5 до 10 мм. Чем толще панель, тем лучше звукоизоляционные свойства. На ваш выбор разное декоративное стекло — гладкое, рельефное, прозрачное, матовое, тонированное, с пескоструйным рисунком. Обратите внимание на смарт-стекло: при подаче электрического напряжения внутренний наполнитель меняет степень прозрачности. Также закрывать кабинет от посторонних взглядов помогает остекление со встроенными жалюзи. Оба варианта удобно управляются пультом.
В плане практичности оптимально многослойное стекло триплекс. Между слоями панели находятся пленки, поэтому в случае повреждения осколки не осыпаются. Это безопасно, а если срочная замена стекла невозможна, кабинет остается изолированным, и в нем можно спокойно работать.
Одно из главных достоинств перегородок из алюминия со стеклом — стильный дизайн. Прозрачные стены стирают барьеры, смотрятся прогрессивно. Для формирования имиджа можно брендировать стекла, например, затонировать в фирменные цвета, нанести пескоструйные рисунки в виде логотипа. На сайте представлена ориентировочная минимальная цена на алюминиевые перегородки серии Standart за м2.
Конструкция системы NAYADA-Standart
Стационарная офисная перегородка состоит из набора алюминиевых тонкостенных профилей, узлов и элементов крепления, уплотнительных элементов, элементов декоративной отделки секций. При необходимости перегородка комплектуется различными типами дверей, звукоизоляционными материалами, заполняющими полости глухих секций, встроенными жалюзи, электрокоробами с розетками и выключателями, дверными доводчиками, элементами контроля доступа и т. д.
Многообразие конструктивных решений секций перегородок позволяет обеспечивать оптимальные уровни освещенности и звукоизоляции рабочих мест.
Основные элементы
Система алюминиевых межкомнатных перегородок NAYADA-Standart состоит из:
- стоечных и угловых профилей;
- облицовочных профилей для декоративной отделки каркаса и крепления в секциях каркаса межрамных жалюзи и стекол;
- дверных профилей для установки дверей в дверных проемах;
- соединительных элементов;
- уплотнительных элементов;
- различных видов примыканий.
Профили изготавливаются из алюминия, поставляются длиной до 4600 мм, могут быть окрашены в любой цвет по каталогу RAL или по эксклюзивным декорам (например, под дерево).
Стоечные и угловые профили

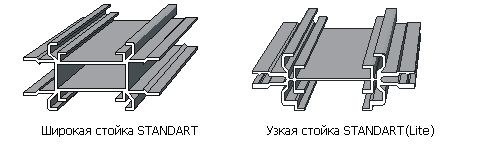

Широкая стойка NAYADA-Standart и узкая стойка NAYADA-Standart (Lite) являются основными несущими элементами системы, которые разбивают прямые участки перегородки на секции, предусматривают крепление к стенам, полу и потолку и применяются без покрытия. Основное отличие заключается в максимальной высоте перегородки для NAYADA-Standart - 4,6 метра, а для NAYADA-Standart (Lite) - 3 метра.
Угловые стойки
Угловые стойки предназначены для соединения двух секций перегородки под углом от 90 до 270 градусов, предусматривают крепление к полу и потолку.
Стойка 90 градусов | Стойка произвольного угла |
Данные соединения позволяет поворачивать перегородку под нужным Вам углом, обеспечивая высокие эстетические характеристики поворота при взгляде на угол снаружи.

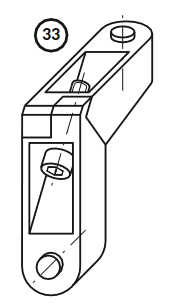

Держатель стойки произвольного угла Используется совместно со стойкой соответствующего типа. | |
Стойка три грани Используется для соединения трех или двух секций перегородки под углом 90 градусов. |
Стеновые держатели
Стеновой держатель предназначен для монтажа каркаса перегородки NAYADA-Standart в местах примыкания к полу, стенам и потолку. А благодаря использованию стенового держателя с увеличенной заделкой, можно увеличить, по отношению к другим профилям, величину заделки стекла, гипсокартона или ЛДСП с 8 мм. до 20 мм. и, тем самым, увеличить допуски размеров стекол или панелей.
Стеновой держатель | Держатель стеновой с увеличенной заделкой | Рычаг |
Облицовочные профили
Клипсовая планка
Используется для облицовки торцевых поверхностей стойки, планки угловой, стенового держателя и предусматривает крепление к ним с помощью специальных пружинных клипс. Она позволяет компенсировать неровности примыкания к полу, стенам и потолку. Именно за счет клипсы и наличия в ней внутреннего паза, который оставляет возможность регулирования положения клипсы относительно стойки, обеспечивается возможность более плотного прилегания зонирующей конструкции к поверхностям. Это повышает звукоизоляционные и эстетические характеристики конструкции.
Использование клипсовой планки:

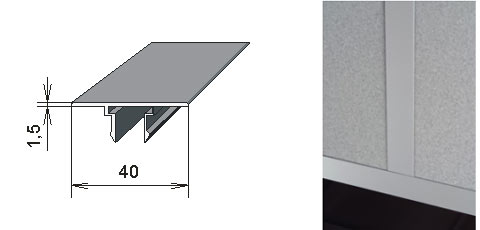

Плоская накрывающая планка 40х1,5
Одно из ее основных преимуществ этого элемента – в окрашенном виде она составляет всего 1,5 мм в толщину. За счет этого она почти не выдается из плоскости, является одним из самых эстетичных решений для стыка секций. Кроме того, она очень хорошо сопрягается с планкой 26х1,5 мм (эта планка применяется с узкой стойкой), потому что они имеют одинаковую толщину.
Крепится планка 40х1,5 на стойку путем защелкивания ее в "замок" стойки.
Использование плоской накрывающей планки:
Плоская накрывающая планка 26Х1,5 Этот элемент используется в системе NAYADA-Standart (Lite) с узкой стойкой, обеспечивает ширину стыка всего 26 мм. Это самый узкий импост из всех аналогичных стационарных систем. | |
Рейка двойной витраж Рейка двойной витраж предназначена для облицовки внутренних проемов секций при двойном остеклении. | |
Рейка одинарный витраж Рейка одинарный витраж предназначена для облицовки внутренних проемов секций при одинарном остеклении. | |
Рейка накрывающая Рейка накрывающая предназначена для облицовки открытых внутренних проемов без дверей, проемов под цельностеклянные и откатные двери. | |
Угловая планка Используется при облицовке углов стен, колонн, балок, ригелей и офисных перегородок с каркасом из ПС профиля. | |
Рейка под жалюзи Используется для облицовки боковых поверхностей профилей в составе секций с двойным остеклением при скрытой установке коробки жалюзи. | |
Рейка прямого угла Используется для облицовки боковых поверхностей стойки прямого угла в составе секций с двойным остеклением и используется только с этим профилем. |
Дверные профили
Профиль дверной рамы Предназначен для установки в проемы перегородки распашных дверей: полнотелых, остекленных в алюминиевой раме и цельностеклянных с петлями “Сфера”. | |
Профиль дверной одинарный Предназначен для сборки каркаса полотна двери с одинарным стеклом 5 мм. (дверь „одинарный витраж”). | |
Профиль дверной двойной Предназначен для сборки каркаса двери с двойным остеклением (дверь "двойной витраж"). | |
Профиль стеклянной двери Предназначен для установки в проемы перегородки распашных цельностеклянных дверей толщиной 8 мм. Профиль крепится к стоечным профилям каркаса перегородки. | |
Профиль притвора Предназначен для перекрытия центрального зазора между полотнами двухстворчатых дверей “одинарный” или “двойной витраж”. |
Профили электротехнического короба
Короб электротехнический Используется для разводки силовых и слаботочных цепей в каркасе перегородки. | |
Крышка Используется как декоративный элемент, закрывающий боковые пазы электротехнического короба путем нащелкивания. |
Соединительные элементы
Угольник Предназначен для соединения профилей каркаса перегородки с помощью саморезов. | |
Угольник дверной рамы Используется при сборке угловых соединений дверной рамы. | |
Угольник стяжной рамы Предназначен для стяжки угловых соединений дверной рамы. | |

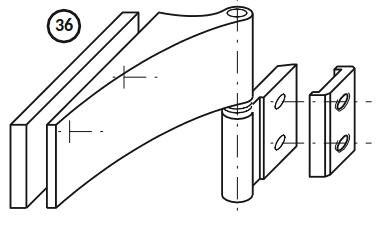

Дверная петля Используется для установки как полнотелых дверей, так и алюминиевых дверей в дверной проем. | |
Петля стеклянной двери (петля “Сфера”) Используется для навешивания полотен цельностеклянных дверей. | |
Ручка управления жалюзи Предназначена для управления углом наклона межрамных жалюзи в секциях “двойной витраж”. | |
Пружинная клипса Пружинная клипса предназначена для облицовки боковых поверхностей стойки или стенового держателя планкой 40х5. |
Уплотнительные элементы
Уплотнительные элементы офисных перегородок из алюминиевого профиля предназначены для фиксации стекол в остекленных секциях и остекленных дверях в алюминиевой обвязке, а также для уплотнения дверного проема по плоскости примыкания двери к раме и закрывания паза крепления профиля дверной рамы. Устанавливаются в специальные пазы алюминиевых профилей.
Уплотнитель стекла | |
Уплотнитель дверной | |
Вставка мягкая/жесткая |

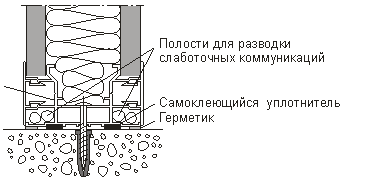

Виды примыканий
Основным элементом крепления перегородки Standart к стенам, полу и потолку является стеновой держатель. Этот элемент специально создан для этой задачи, поэтому он обеспечивает наилучшее качество примыкания, сохраняя высокие эстетические и звукоизоляционные свойства конструкций. Стеновой держатель позволяет компенсировать неровности поверхностей, с ним могут быть использованы все виды накрывающих планок системы Standart.
Так же возможно крепление конструкции к стенам, полу и потолку с помощью широкой стойки в системе NAYADA-Standart и узкой стойки в системе NAYADA-Standart (Lite).
Панели перегородок
В проемы секций каркаса перегородки вставляются, в соответствии с дизайн-проектом стекла или “глухие” (непрозрачные) панели. Для остекления секций используется витринное стекло 5, 6, 8 или 10 мм. Стекло толщиной 5 мм. допускается использовать при высоте стекла до 2 м. и площадью не более 2 кв.м. Также в зависимости от выбора заказчика в качестве заполнения может быть использован любой другой листовой материал указанной выше толщины и достаточной жесткости - например ЛДСП. Глухие панели вырезаются из гипсокартоновых листов толщиной 12,5 мм., оклеенных с лицевой стороны декоративным виниловым покрытием Durafort или другими отделочными материалами. Для звукоизоляции полость между панелями может быть заполнена минеральной ватой. |
Звукоизоляционные материалы
В качестве звукоизоляции мы используем изолирующий материал Isover. Это материал высшего качества, изготовленный исключительно из волокнистых компонентов. Его хорошая изоляционная способность основывается на статическом воздухе, закрытом волокнами. |
Характеристики материала Isover | |
---|---|
Пожарная безопасность | полная |
Звукоизоляционная способность | повышенная при весьма низкой плотности |
Степень сжатия ваты | 1:4 |
Плотность | 13 -17 кг/м3 |
Теплопроводность | низкая, между 0,029 – 0,040 Вт/мК |
Гигроскопичность | низкая, в случае намокания материал высыхает очень быстро, на него не влияет даже 90% относительная влажность воздуха |
Специальные свойства | благодаря противогнилосной обработке и отсутствию запаха предотвращает развитие вредителей являясь неорганическим, химически нейтральным, не содержит коррозионных агентов |
Срок изготовления
Объем | Сроки проектирования, раб. дней | Сроки изготовления, раб. дней | Сроки монтажа, раб. дней | Итого по проекту, раб. дней |
---|---|---|---|---|
50 м2 | 3 | 1-3 | 5-6 | 9-12 |
200 м2 | 3 | 2-4 | 9-13 | 14-20 |
500 м2 | 3 | 2-7 | 20-24 | 25-35 |
1000 м2 | до 3 | 4-7 | 30-35 | 37-45 |
Как заказать алюминиевые перегородки в офис
Наша компания располагает мощной технической базой и командой профессионалов. Сроки изготовления зависят от объема заказа — на подготовку проекта и производство конструкции площадью 1000 м2 уходит не больше недели.
В комплекс наших услуг входит профессиональный монтаж алюминиевых перегородок. Для каркаса мы используем надежные стеновые держатели из металла. Уникальные угловые стойки позволяют располагать фрагменты практически под любыми углами (от 30 до 270°), а также сопрягать в одной точке до четырех секций. Все места стыков закрываются декоративными профилями, которые придают конструкции законченный и эстетичный вид. На странице указана примерная цена на офисные перегородки из алюминиевого профиля NAYADA Standart.
